Prüfroboter für Solarmodule "Miete"

€63.072,00 EUR
€63.072,00 EUR
Sale Ausverkauft
inkl. MwSt. Versand wird beim Checkout berechnet

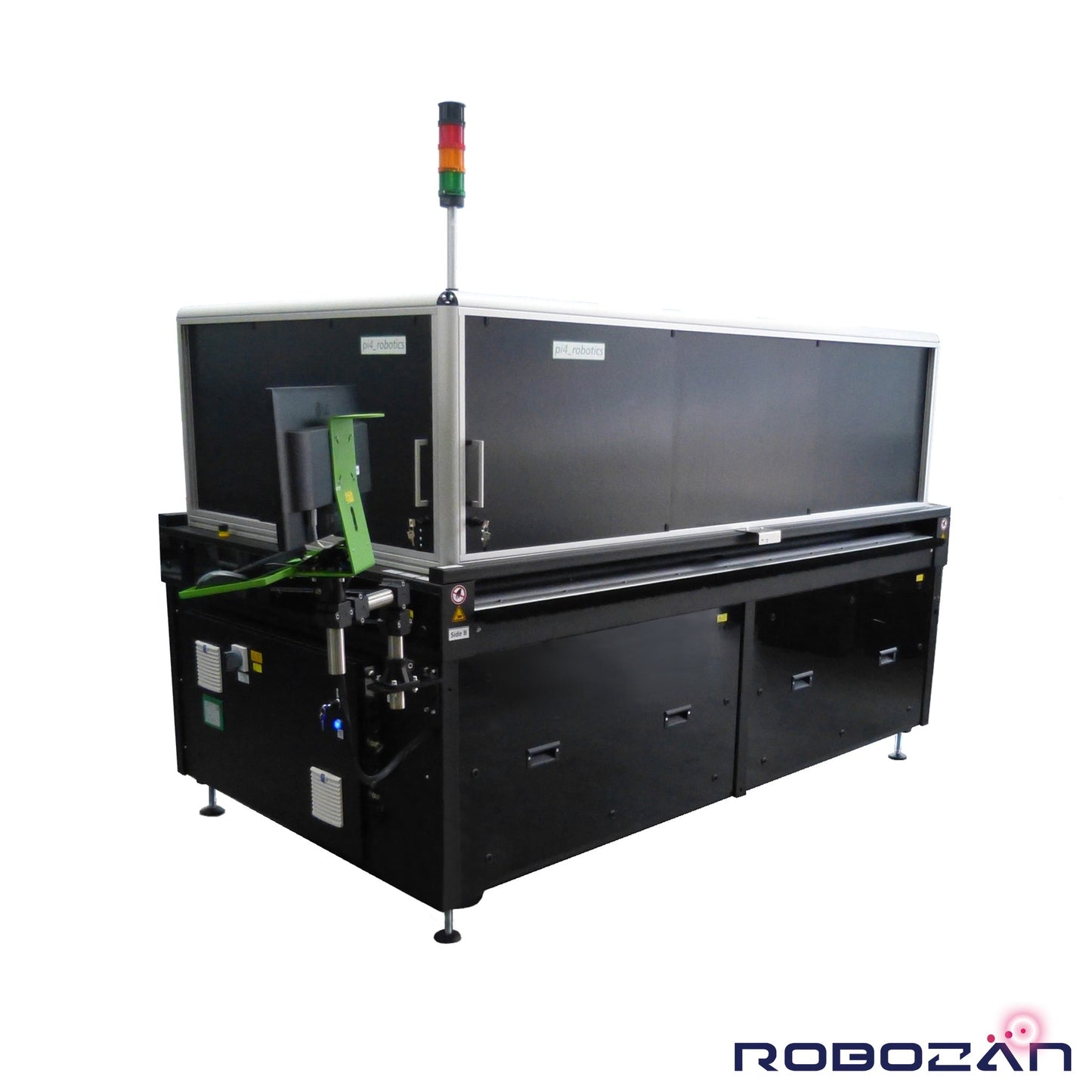

Der Efficiency XL ist ein hervorragendes automatisches Testsystem für Solarmodule auf Basis des Elektrolumineszenz-Verfahrens. Der Modultester Efficiency XL ist die konsequente Anpassung der bewährten Modultester-Serie Efficiency von pi4_robotics an die Anforderungen der Solarmodulproduktion. Größere Zellen und Module, Halbzellen und flexible Modullayouts sind heute Standard. Vollautomatische und zuverlässige Fehlererkennung an multi- und monokristallinen Zellen sind herausragende Merkmale. Es ist so konzipiert, dass es vor oder nach dem Laminierungsprozess in hochautomatisierten Produktionslinien eingesetzt werden kann. Auch offline im Labor ist das EL Efficiency ein hochpräzises El-Inspektionssystem. Mit erweiterten Funktionen wie der AEVAL-Software (Advanced EVALuation) lassen sich selbst komplexeste Qualitätsrichtlinien umsetzen. Das Softwarefeature „Power Loss Estimation“ (PLE) ist eine verlässliche Prognose, über die maximal verursachte Verlustleistung zukünftiger Betrieb durch Defekte, die heute in Zellen erkannt werden.

Weitere Details finden Sie im Datenblatt.

Produktseite des Herstellers: https://www.pi4.de/product-mel4.html

Details

• Das Maschinenkonzept des Inspektionsroboters basiert auf 28-jähriger Erfahrung der pi4_robotics GmbH
• Pi4 ist ein Bildverarbeitungsspezialist. pi4 hat eine einzigartige Technologie zur zuverlässigen Fehlererkennung für mono- und multikristalline Zellen entwickelt
• Einfach zu bedienende Maschinensoftware
• Sicheres und präzises Handling von Modulen, auch unlaminiert und mit Glasstärken bis 2 mm
• Umgebungslichtschutz mit automatischen Ein- und Ausgangstüren
• Präzise automatische Kontaktierung von Modulen
• Es werden nur hochwertige Komponenten namhafter Hersteller verwendet
• Flexible Anpassung von Linienschnittstellen und Maschinensicherheitsintegration
• Bequemer und flexibler Zugriff auf die Prüfdaten, z. über eine implementierte Datenbank

Technische Spezifikationen:
• EL-Inspektion mit bis zu 185,4 MPixel, 122μm/mm Auflösung
• Taktzeit ab 18s bei parallelem Ein- und Ausschieben
• Modulgrößen bis zu 2300 mm x 1200 mm, Sonnenseite nach unten, Längskante voraus
• Vorlaminierte Module, laminiert mit oder ohne Rahmen
• Förderhöhe 920 - 1050 mm, bis 400 mm/s
• Automatische Kontaktierung an Steckern oder J-Boxen
• Zellengrößen von M3 (158,75 mm) bis M10 (182 mm)
• Voll- und Halbzellen
• mono- oder multikristalline Zellen
• EL-Leistung 0-90V/0-14A
• UPS
• Signalschnittstelle zu den Förderbändern vor und nach dem Tester über ProfiBus, ProfiNet , digitale I/O...
• MES-Anbindung über Datenbank
• Signalschnittstelle zu einer übergeordneten Sicherheitssteuerung
• Stromversorgung 380-400V AC 50-60Hz TN-S-System
• Druckluft 6 bar
• Maschinenrahmen 2680 mm x 1600 mm

Herkunft

Marke: pi4_robotics
Hersteller: pi4_robotics GmH
Herstellungsland: Deutschland

Produktumfang

• Prüfroboter mit CE Erklärung
• Dokumentation in deutscher Sprache
• Manuelles Ein- und Ausgabeband
